Mobotix M12 + Bic PTR-500-IP - а все-таки она вертится!

Mobotix AG не производит поворотных камер. В камерах Mobotix подвижных частей нет впринципе, за счет этого обеспечивается диапазон рабочих температур -50+60 градусов. С этими постулатами знаком каждый, кто имел дело с IP камерами Mobotix. Кроме того , основной аргумент в пользу фиксированных камер с широкоугольными объективами в противовес PTZ камерам - охват и передача всей картинки происходящего целиком без возможной потери значимых деталей. Наклонно-поворотной камерой управляет либо оператор, либо программа, и может случиться так, что если в данный момент камера направлена на юг, значимые, важные события происходят как раз на севере, и камера их просто не зафиксирует. Тогда как камера Mobotix Q24 или M24 с полусферическим объективом D11, с углом обзора при потолочной установке 360 а при настенной - 180 градусов, благодаря технологии Hemispheric, позволяет камере фиксировать целостную картину происходящего, даже если в данный момент оператор применяет электронное увеличение/наклон/поворот.

С другой стороны, изображение с такого супершерокоугольного объектива дает недостаточную степень детализации при уличной установки камер, при установке на большой высоте, когда объект наблюдения находится на значительном расстоянии от камеры. Камера с D11 - обзорная, что вполне закономерно. Тогда возникает следующий вывод: а хорошо бы создать гибридную систему, где обзорные фиксированными камеры сочетались бы с поворотными камерами с теле объективами, для фиксирования деталей объектов в том или ином направлении. Причем желательно, чтобы данная система целиком строилась бы на мегапиксельных, высокоинтеллектульных камерах Mobotix под управлением MxControlCenter. Решение подобной задачи очевидно: установка фиксированных камер Mobotix на поворотные платформы. Наши зарубежные коллеги представляли решения в данном направлении, однако хотелось разработать что-то свое, используя оборудование отечественных призводителей. В результате, нашими техническими специалистами, совместно с партнерами из компании Бик-Информ было протестированно решение состоящее из IP камеры Mobotix M12D и выпускаемого коллегами скоростного устройства позиционирования Bic PTR-500-IP. В адаптацию опорно-поворотного устройства инвестировала компания, занимающаяся бесплатным бронированием гостиниц в Санкт-Петербурге "В Питер.ком". А выход нового релиза Mx Control Center 2.4.0 с поддержкой управления устройств по протоколу Pelco D ознаменовал создание решения целостного и законченного.

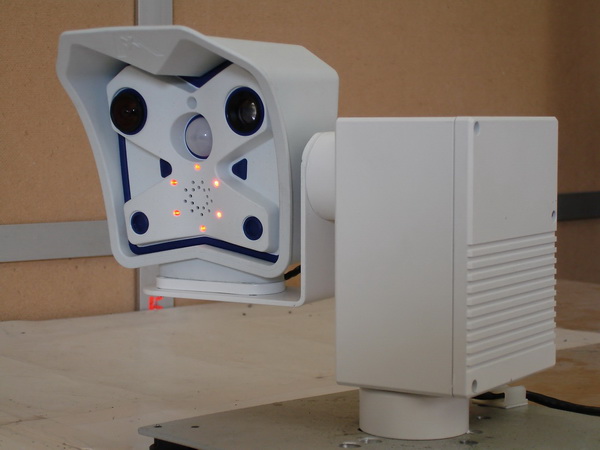

small2



MxCC поддерживается пропорциональное управление джойстиком, а также позиционирование в 16 предустановок.Также упрощенные функции управления легко размещаются в стандартном меню камеры с помощью программируемых электронных кнопок.Туда могут быть вынесены любые функции поворотной платформы, например управление движением пошаговое, предустановки, патрулирование и т.д.

Чуть подробнее о самом устройстве позиционирования:

Высокоскоростное поворотное устройство PTR-500-IP предназначено для совместного использования с различными устройствами наблюдения:

- ТВ камерой;

- тепловизором;

- прожектором и т.п.

с обеспечением угла обзора в 360 град (непрерывное панарамирование). Устройство рассчитано для применения в сложных климатических условиях и может быть установлено как на стационарном, так и на подвижном объекте.

Особенности:

Компактные размеры

Высокая скорость поворота

Виброзащищенность

Класс защиты IP66

Наличие экранного меню (OSD)

Возможность управлением поворотным устройством и камерой по сети (TCP/IP)

Расширенный протокол управления для определения координаты и температуры

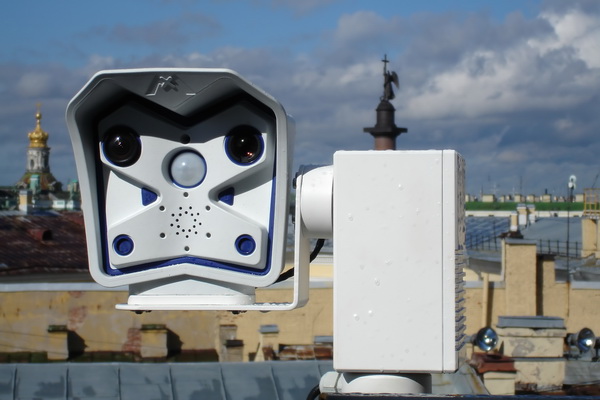

small1

Технические характеристики:

Скорость горизонтальная/вертикальная, гр/с

до 180

Угол поворота горизонтальный/вертикальный, гр

360/+-90(180)

Точность позиционирования

±0,1гр

Осевая нагрузка

до 3кг

Крутящий момент

0,25кгм

Предустановки

64

Тревожные входы

2

Дополнительный канал управления

сухие контакты реле

Внешний интерфейс

RS232,RS485, Ethernet (IP сервер БИК)

Итерфейс управления камерой

RS485, RS232 (5V)

Питание

18-36В 3А

Выход для питания камеры

12В/0,5А

Габариты, мм

102х112х165

Масса, кг

3,7

Дапазон рабочих температур, °С

-40 ... +50

Таким образом данное решение способно существенно расширить перечень решаемых камерами Mobotix задач, устранив пробелы в тех случаях, когда установка поворотной камеры неизбежна. Причем не только в области безопасности, но и при пременении камер Mobotix в качестве обзорных, в исторических, необычных и просто красивых местах:
